Управление водяным калорифером

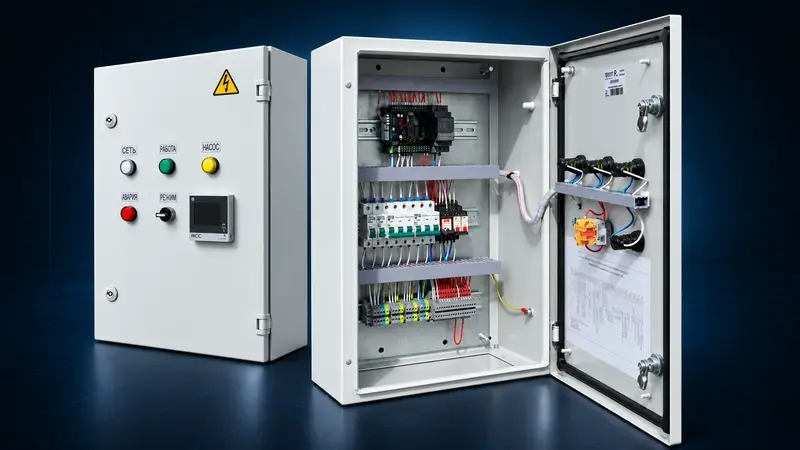

Шкаф для вентиляции с водяным нагревателем связывает работу вентилятора с водяным контуром. По согласованной схеме он управляет насосом и приводом клапана, получает показания датчиков температуры и обрабатывает сигналы защит.
Для подбора недостаточно указать только наличие водяного нагрева. Нужны состав смесительного узла, тип клапана, параметры привода, данные насоса и предусмотренные датчики. Именно эти данные определяют питание оборудования, число сигналов и программную логику.
Что важно предусмотреть в задании
- Данные циркуляционного насоса: питание, мощность, ток и доступные сигналы состояния.
- Питание привода клапана и тип управления: аналоговый сигнал или другой предусмотренный производителем способ.
- Места и типы датчиков температуры, включая датчики водяного контура, если они предусмотрены схемой.
- Наличие термостата защиты от замерзания и требуемые действия при его срабатывании.
- Поведение вентилятора, заслонки, клапана и насоса при останове, аварии и восстановлении питания.
Логика защиты от замерзания согласуется с проектом установки и документацией оборудования. Автоматика не заменяет исправное теплоснабжение и обслуживание водяной системы.
Поддержание температуры и диспетчеризация
При проектировании определяем, по какому датчику регулируется температура, какие уставки доступны оператору и какие состояния требуется показывать. Если в установке есть охлаждение или рекуперация, управление нагревом должно быть согласовано с этими секциями.
В диспетчеризацию можно передавать необходимые температуры, состояния и аварии, а также принимать разрешённые команды. Использование Modbus RTU/TCP и перечень параметров включаются в задание на шкаф.
Подбор и стоимость
Отправьте схему приточной установки и смесительного узла, паспорта насоса и привода клапана, перечень датчиков. Если шкаф заменяет существующую автоматику, приложите имеющуюся электрическую схему и фотографии маркировки оборудования.
Цена зависит от числа контуров, коммутации насоса, контроллера, датчиков в поставке, корпуса и интерфейса управления. После согласования комплектации уточняются сроки, документация и порядок поддержки при запуске.
Вопросы перед заказом
Можно ли использовать уже установленные датчики и привод?
Возможность сохранения проверяется по их моделям, питанию и типу сигнала. Передайте маркировку или паспорта оборудования вместе со схемой.
Будет ли предусмотрена защита от замерзания?
Требуемые сигналы, устройства и действия автоматики фиксируются при проектировании по схеме установки. Наличие одного пункта в опросном листе не заменяет согласование полного алгоритма защиты.
